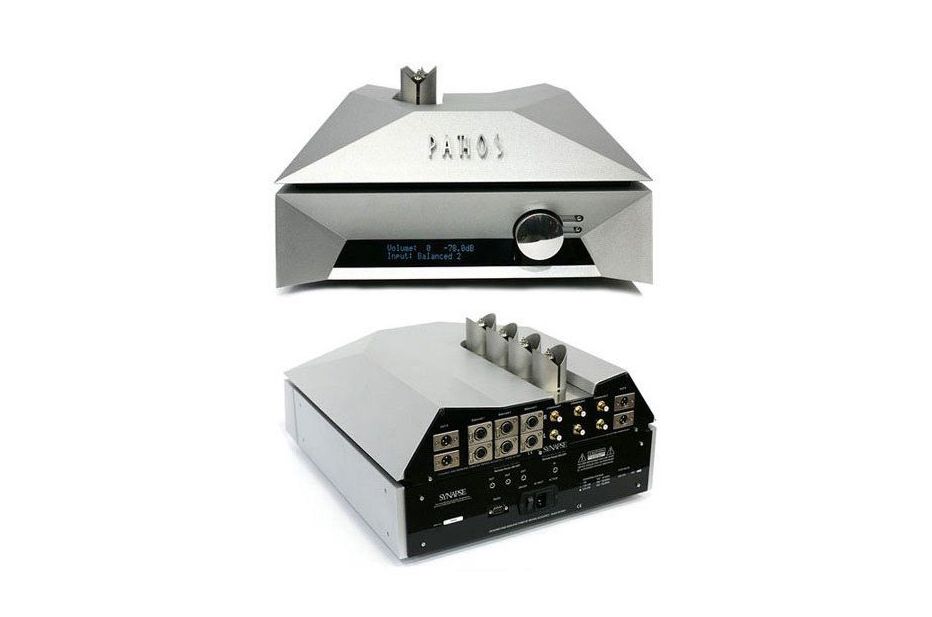

Pathos Synapse - Préamplificateur stéréo entièrement symétrique

27'128.00 CHF

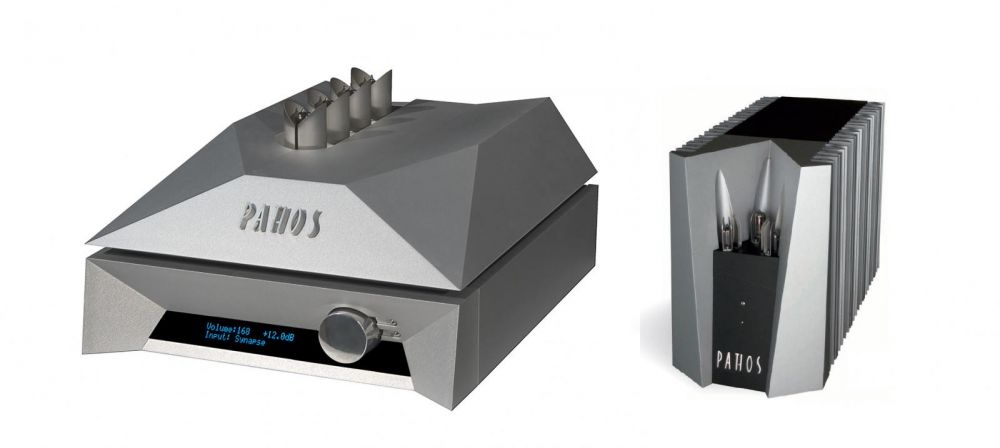

Avec le préamplificateur stéréo entièrement symétrique Synapse de Pathos vous avez le partenaire de rêve de l'amplificateur de puissance monophonique Adrenalin. Ce préamplificateur futuriste est composé de deux châssis. La partie inférieure contient l'alimentation électrique et toute la partie préamplification, y compris l'étonnant écran fluorescent, tandis que la partie supérieure contient les étapes de gestion du signal analogique. Le choix est d'optimiser le circuit complexe en maintenant les parties électriquement bruyantes loin de celles utilisées dans le signal. Le Synapse peut être presque décrit comme un appareil à trois châssis car les étages de ligne de deux canaux sont complètement séparés au niveau de l'alimentation et du sol. De plus, la partie controle est séparée par une masse isolée.
Zéro boucle de masse
La connexion entre la partie controle et les deux étages se fait par des photocoupleurs pour garantir la séparation des circuits. Grâce à cette disposition, nous avons l'avantage d'éviter les boucles de terre. À cette fin, les concepteurs ont réalisé une autre finesse: une déconnexion électrique complète de toutes les entrées, de sorte que seule l'entrée sélectionnée est connectée électriquement à son étage de ligne tandis que toutes les autres sont ouvertes, y compris au niveau de la terre.

Cette recherche obstinée, visant à optimiser les pistes de masse et à éviter les boucles de masse compliquées, entraîne inévitablement une redondance des circuits en série, principalement des alimentations électriques, ce qui entraîne une augmentation considérable des coûts. C'est pourquoi il est impossible de trouver une solution similaire dans les équipements de production de courant.

3 étages pour le signal
La gestion du signal est ensuite confiée à un circuit hybride à trois étages doté d'un différentiel cascode pour l'amplification de la tension, où est appliqué un double triode 6H30 puis deux tampons ; le premier tampon à tube avec le deuxième double triode 6H30 et le second avec un suiveur mosfet capable de s'interfacer avec la linéarité maximale du monde extérieur. Deux régulateurs de volume par canal gèrent le signal équilibré.

Volumes
Les canaux sont à l'état solide et sont situés à l'intérieur de deux modules de forme rectangulaire fixés sur le circuit imprimé principal; le réglage est sur 168 pas de 0,5dB. Une caractéristique remarquable de cette machine est la mémorisation du niveau réglé sur chaque entrée pour éviter des changements de volume gênants lors de la commutation d'une entrée à l'autre. L'amplification totale peut être fixée à 0dB, +6dB ou +12dB, ce qui permet de profiter pleinement des régulateurs de niveau sophistiqués qui permettent d'utiliser la largeur centrale et ont une bonne résolution sur le réglage.

Alimentation électrique
Une attention particulière doit être accordée au bloc d'alimentation et à toutes les pièces situées dans le châssis inférieur de la machine. S'il est ouvert, il donne l'impression de voir un amplificateur de puissance avec une grande quantité d'électronique. Les deux côtés ont des alimentations d'étages de ligne; tension anodique, filaments de tension (un par chaque tube), et tensions pour les étages analogiques des contrôles de volume pour chaque canal. La partie centrale abrite l'alimentation de la partie numérique, c'est-à-dire le microprocesseur, le relais, l'affichage et le codeur. L'écran fluorescent est en fait une œuvre d'art qui montre les informations utiles nécessaires au fonctionnement pour pouvoir lire l'entrée sélectionnée, régler l'atténuation et plusieurs autres données du menu (équilibre des canaux, désactivation des entrées, bloc de gain des entrées, personnalisation du nom des entrées, réglage du gain, etc.)


Spécifications techniques

Gamme de fréquences : 1Hz - 100KHz
Rapport Signal/Bruit : (200KHz @ -3dB)
Distortion (THD) : 0,04% @ 4 Vrms
Contrôle de volume : Oui

Connexions audio

Entrée RCA : 3x
Entrée USB : Non
Entrée numérique : Non
Sortie RCA : Non
Sortie XLR : 2x

Connexions données

Dimensions du produit

Dimensions (HxLxP) : 260 x 430 x 530mm
Accessoires : 1 télécommande, 1 cordon secteur et le manuel d'utilisation télécommande, 1 cordon secteur et le manuel d'utilisation
Finition : Argent
Poids : 23 kg
Garantie : 2 ans
